PEC (Pulsed Eddy Current) 검사 장비
펄스와전류 탐상 장비 (PECT)
멀티 펄스와전류 탐상 장비 (Multi PECT)
장비 개요
펄스와전류(PEC) 검사 장비는 탄소강의 두께변화를 측정할 수 있는 장비입니다.
200 mm 원거리에서 탄소강의 두께 탐지가 가능합니다.
간단한 조작으로 탄소강의 두께 변화 및 이상상태 파악 가능합니다.
적용대상
제품사양
| PECT | Multi PECT | |
|---|---|---|
| 크기 (WxDxH) | 355 x 288 x 127 (mm) | 192 x 112 x 80 (mm) |
| 무게 | 4.2 kg | 컨트롤로 : 1.3 kg Probe : 0.7 kg |
| 통신 | RS 232 | RS 422 |
| 센서종류 | Search Coil | Search Coil, Fluxgate, Hall |
제품성능
| 결함깊이 50% 일 때 측정 가능한 최소 결함 크기 (Liftoff : 50mm) | 최소 30Φ 이상 |
|---|---|
| Footprint 기준 측정 가능한 최소 결함 | Footprint 부피의 10% 이상 결함 발생시 |
| 강판 두께 | 최대 100 mm |
| 보온재 두께 (Liftoff) | 0 ~ 200 mm |
| 측정온도 | Carbon steel : -150 ~ 500 ℃ 직접 접촉시 weather jacket 온도 : 최대 70 ℃ |
활용분야
발전소

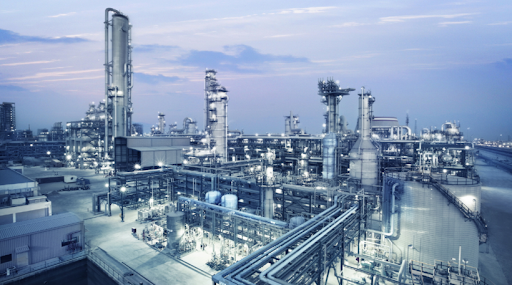

석유화학
수송 배관
탱크

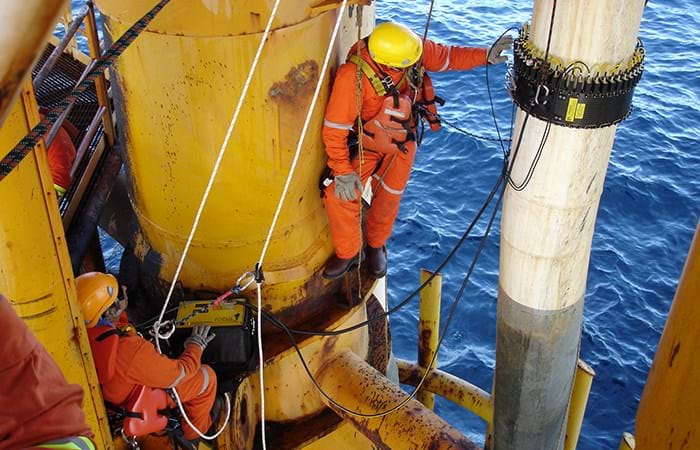

해양구조물
해수 취수관
